熱バランスとは
熱バランス（熱収支）とは、系内に流入・流出するエネルギーおよび、系内での発熱・吸熱量の総和のことです。
エネルギー保存則（熱力学の第一法則）を適用すると、次のように表されます。
$$ \text{系内の蓄熱エネルギー} = \text{流入} - \text{流出} + \text{仕事量} + \text{加熱（冷却）量} $$
- 蓄熱エネルギー > 0 であれば、系内は加熱されます。
- 蓄熱エネルギー < 0 であれば、系内は冷却されます。
🔸実際の化学プラントでは、流体の入出、反応熱、ジャケットからの伝熱、攪拌動力など、多様なエネルギーの出入りを整理する必要があります。
エネルギーの形態と扱い
エネルギーには様々な形態があります。
- 位置エネルギー
- 運動エネルギー
- 内部エネルギー
- 仕事
- 熱
熱バランスを考える際、通常は内部エネルギーと熱を主に扱います。 これは、流体の高さや速度による変化が小さいため、位置エネルギーや運動エネルギーは無視できる場合が多いからです。
⚠️ 撹拌（かくはん）による発熱の影響 撹拌による発熱の影響が無視できない場合もあります。撹拌動力が大きいと、機械的仕事が熱に変換され、温度上昇を引き起こします。撹拌トルクやモーター出力から仕事量を評価し、必要に応じて熱収支に組み込むことが重要です。 (※本記事では、撹拌動力の影響を無視できる前提で話を進めます)
プラント設計・トラブル解析での活用
化学プラントでは、熱バランスを理解することで以下のような解析が可能になります。
- 反応器の温度制御（暴走反応の防止）
- ジャケット・コイル・コンデンサ等の設計
- トラブル解析（冷却不足、配管閉塞、温度計の異常判断など）
💭 「熱バランスが崩れる ＝ プラントの挙動が異常になる」 という視点を持つことで、現場での直感的な判断が数値的に裏付けられます。
熱バランスの例 -ケトルでお湯を沸かす-
熱バランスの例として、電気ケトルでお湯を沸かす場面を考えてみます。 以下の条件でお湯を沸かした時に必要な熱量（≒時間）を求めていきます。
前提条件
- 水の量： $1\mathrm{L}\ (\fallingdotseq 1\mathrm{kg})$
- 初期温度： $20^\circ\mathrm{C}$
- 沸騰温度： $100^\circ\mathrm{C}$
- 温度上昇： $\Delta T = 100 - 20 = 80^\circ\mathrm{C}$
- 水の比熱： $c = 4.2\mathrm{kJ/(kg \cdot K)}$
- ポット供給電力： $P = 1.0\mathrm{kW}\ (= 1000\mathrm{W} = 1\mathrm{kJ/s})$
- 放熱： $Q_{\mathrm{loss}} = 0\mathrm{kW}$
※水の密度を約 $1{,}000\mathrm{kg/m^3}$ として、$1\mathrm{L}\fallingdotseq1\mathrm{kg}$ と扱います。

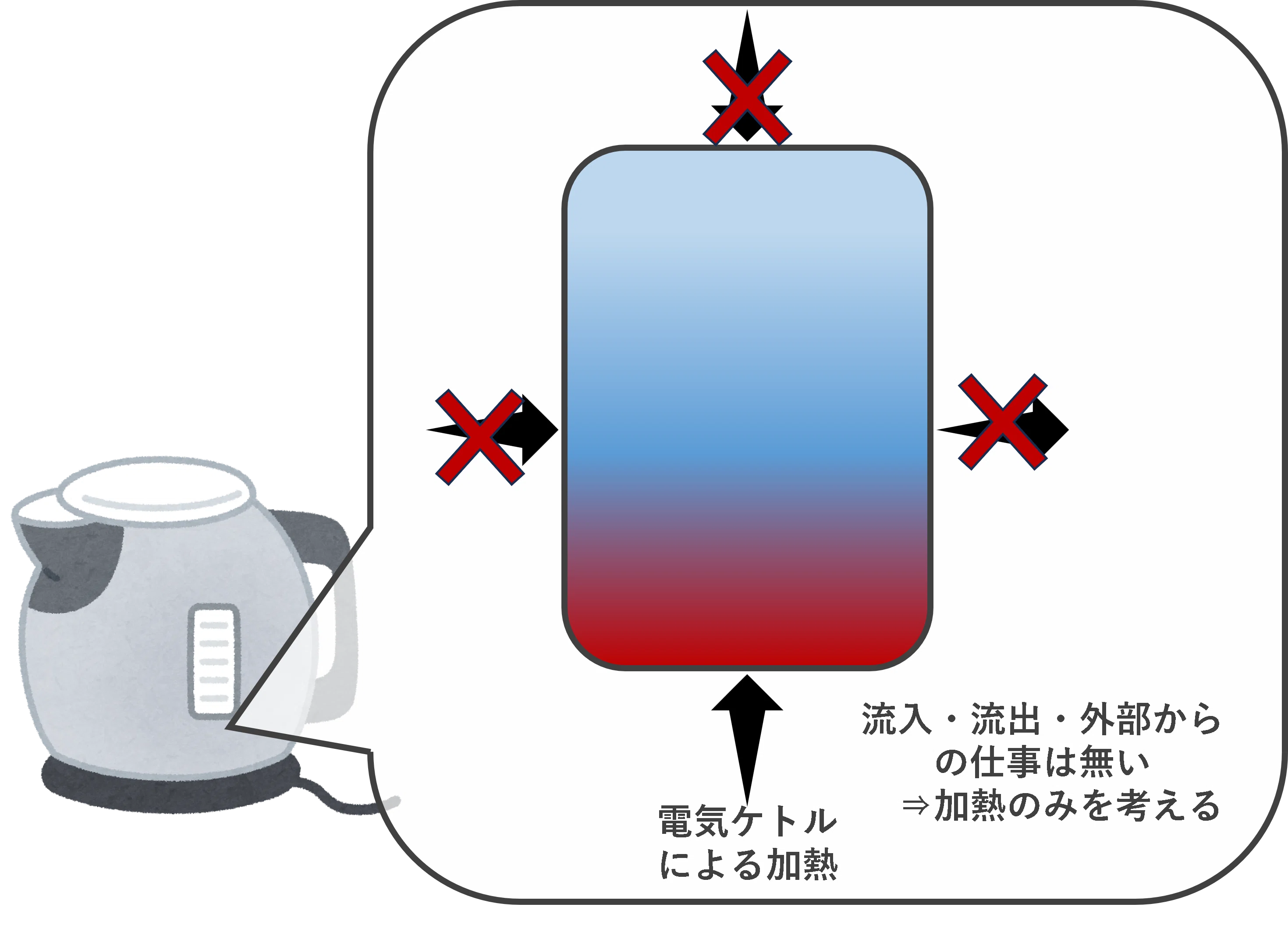

ケトルは断熱されていることがほとんどなので、ここでは放熱無し（ $0\mathrm{kW}$ ）として扱います。 すると、熱バランスは以下の通りとなり、この系ではケトルからの加熱のみ考慮すれば良いと考えられます。
$$ \text{系内のエネルギー} = \text{ポット加熱} + \cancel{\text{放熱}} $$
1. 理論上の加熱時間の計算
水を温めるのに必要なエネルギー $Q$ は次の式で求められます。
$$ Q = m \cdot c \cdot \Delta T $$
条件より数値を代入します。
$$ Q = 1.0 \times 4.2 \times 80 = 336\mathrm{kJ} $$
$336\mathrm{kJ}$ のエネルギーが必要ということがわかりました。 電力 $1\mathrm{kW}$ は「1秒あたり $1\mathrm{kJ} = 1\mathrm{kJ/s}$」を供給するので、理論的な加熱時間 $t$ は、
$$ t = \frac{Q}{P} = \frac{336\mathrm{kJ}}{1\mathrm{kJ/s}} = 336\mathrm{sec.} $$
となるので、1Lの水をお湯にするためには約5分半ほどの加熱が必要ということがわかりました。 (※実際には放熱や金属部分での熱損失等あるためもう少し時間がかかります)
上記ではお湯を沸かすまでに必要な時間を求めましたが、時間から必要な温度やポットの供給電力を逆算して求めることも可能です。
2. 条件を変えた応用シミュレーション
パターンA：2分（120秒）で100℃のお湯が1L必要な場合
初期温度が同じ場合（必要熱量 $Q = 336\mathrm{kJ}$ ）：
$$ t = \frac{Q}{P} \text{ より、} $$
$$ P = \frac{Q}{t} = \frac{336\mathrm{kJ}}{120\mathrm{sec.}} = 2.8\mathrm{kW} $$
となります。家庭用では見かけない電力スペックですね。
パターンB：ポットの供給電力が同じ（1.0 kW）で2分で沸騰させたい場合
$$ Q = t \times P = 120\mathrm{sec.} \times 1\mathrm{kW} = 120\mathrm{kJ} $$
$Q = m \cdot c \cdot \Delta T$ より、上昇できる温度幅 $\Delta T$ は、
$$ \Delta T = \frac{Q}{m \cdot c} = \frac{120\mathrm{kJ}}{1\mathrm{kg} \times 4.2\mathrm{kJ/(kg \cdot K)}} = 28.571^\circ\mathrm{C} $$
ここから必要な初期温度を逆算すると、
$$ \Delta T = \text{沸騰温度} - \text{初期温度} = 28.571^\circ\mathrm{C} $$
$$ \text{初期温度} = 71.429^\circ\mathrm{C} $$
となります。 初期温度として約 $71^\circ\mathrm{C}$ は現実的ではないので、この場合は「加熱時間を長くする」か「供給電力の高いポットに換える」等のアクションが必要になると判断できます。
熱バランスの整理
今回の系を整理すると以下のようになります。
| 要素 | 熱の方向 | 内容 |
|---|---|---|
| 水の内部エネルギー | 蓄熱 | 温度上昇に使われる |
| 電気エネルギー（熱） | 流入 | ポットによる加熱 |
| 放熱・蒸発 | 流出 | 蒸発潜熱、気相部に逃げる熱（今回は未考慮） |
まとめ
熱バランスの基本は、エネルギーの出入りをすべて書き出すことです。 まずは次の三点を意識するのがポイントです。
- どこからエネルギーが入るか（反応熱、加熱、流入流体など）
- どこへ逃げるか（冷却、流出流体など）
- 系内でどれだけ溜まるか（蓄熱）
これらを整理することで、設計の妥当性チェックや異常時の原因特定がスムーズになります。
例では加熱のみの単純な系でしたが、実際のプラントでは反応熱やジャケットによる加熱・冷却、滴下系であれば滴下液の顕熱など、多くの複雑な要素を考慮する必要があります。
